| Luogo di origine: | CINESE |
|---|---|
| Marca: | coosai |
| Certificazione: | API6D, ISO 9001 |
| Numero di modello: | Q41,47F/Y, Z40Y, H76Y |
| Quantità di ordine minimo: | 1 set |
| Imballaggi particolari: | Cassa in compensato |
| Materiale: | SS 316 | Struttura: | Valvola a sfera criogenica. |
|---|---|---|---|
| Standard o non standard: | Norme | potenza: | Operatore manuale, idraulico, pneumatico, elettrico, ingranaggi |
| Applicazione: | Generale,fluido corrosivo,stato criogenico,gas | Connessione: | Flancia, saldata |
| Norme: | API,DIN,RJT,BS 5351 | Tipo della valvola: | valvola criogenica |
| Pressione: | Pressione media, alta, bassa. | ||
| Evidenziare: | Valvola criogenica standard API6D,Valvola criogenica DN6,Valvole di controllo criogeniche DN600 |
||
Valvola a sfera criogenica, valvola a cancello criogenica, valvola a globo criogenica, valvola di controllo criogenica
Riassunto tecnico
Distanze: 1/4" ~ 24" ((DN6 ~ DN600)
Serie in gamma: cavo standard, cavo ridotto; valvola a sfera, valvola a cancello, valvola di controllo, valvola globe, ecc.
Applicazione: impianti di separazione dell'aria, stoccaggio e distribuzione di GNL, trasporto di GNL, ossigeno liquido e gassoso per la produzione di acciaio, ecc.
Intervallo di pressione: 150LB ~ 2500LB, PN10 ~ PN64
Intervallo di temperatura: -196°C
Materiale: acciaio inossidabile austenitico, ASTM A351, ASTM A182, ecc.
Connessioni finali: RF, RTJ, FF, Butt welded, extended Butt welded, ecc.
Standard: API 6D, API 607 per la progettazione sicura antincendio, API600 / API603 per la valvola di cancello, BS 1873, BS1868, ecc.
Funzionamento: leva/ruota a mano, o ingranaggi azionati, pneumatici o elettrici.
| Tipo di valvola a sfera | Progettazione e fabbricazione | faccia a faccia/da capo a capo | Dimensioni della flange | Indice di pressione e temperatura | Ispezione e prova |
| Valvola a sfera a flangia divisa | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| Valvola a sfera a flangia fissa | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Materiale principale
| Materiale del corpo | Materiale di rifinitura | Materiale di sigillo | Guarnizione/imballaggio |
| CF8/CF8M/CF3/CF3M,ETC. | SS304, SS316, ecc. | PCTFE, ecc. | Grafite, PCTFE, ecc. |
Definizione criogenica:
Le parti a bassa temperatura vengono inserite nell'isolamento del serbatoio di azoto liquido per un determinato periodo di tempo, per ridurne la resistenza dovuta alle differenze di temperatura e alle variazioni metallografiche derivanti dalla deformazione.che aumenta quando le prestazioni di tenuta delle valvole a bassa temperatura di un metodo di lavorazione.
Acciaio inossidabile austenitico a temperatura di transizione martensitica,parte di austenite in martensite cambiamenti che causano il risultante volume parti deformazione è una ragione importante per la perdita di superficie di sigillamento della valvolaInoltre, con la diminuzione della temperatura, le parti si restringono e lo stress termico causato dalla deformazione irregolare delle parti della valvola causata da una bassa perdita è anche una delle ragioni.prima della finitura delle parti (e.p. es. la levigatura della superficie di sigillatura) su parti principali quali: il corpo della valvola, i rivestimenti della valvola, la piastra (disco), i dispositivi di fissaggio del fusto della valvola, ad esempio al di sotto della temperatura di funzionamento del trattamento criogenico.
Come regola generale, utilizzare la valvola sotto i 101 °C, prima di terminare la parte principale per la criogenica.

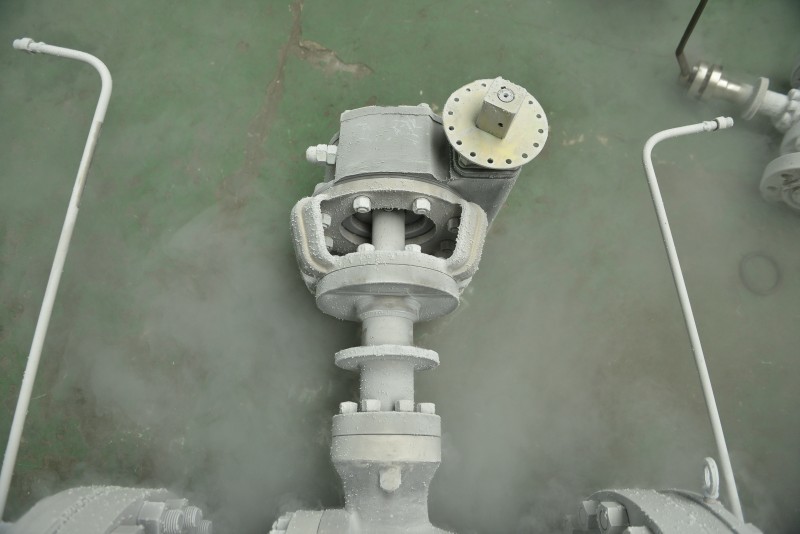

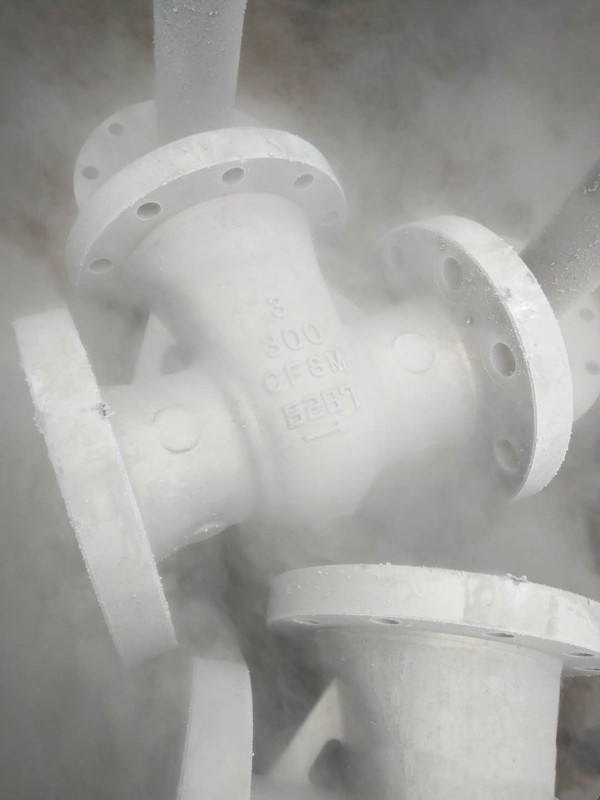

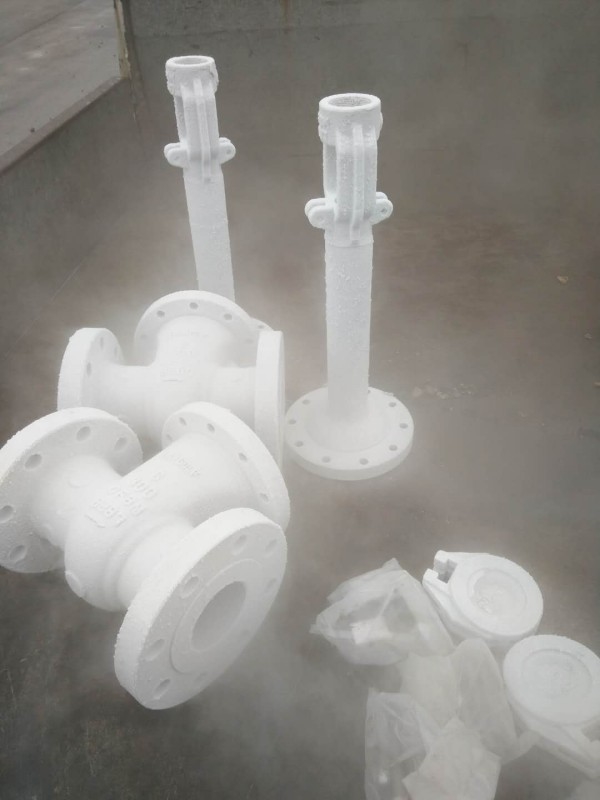

Metodo criogenico: immergere le parti da trattare nel serbatoio di azoto liquido per raffreddamento, quando le parti raggiungono una temperatura di 196 gradi centigradi, avviare l'isolamento 1 ~ 2 ore,quindi rimuovere il cartone trattamento naturale a temperatura ambiente, ripetere il ciclo due volte.
